1吨钢板升降机

1吨升降机，小型面升降机，钢板台面升降机

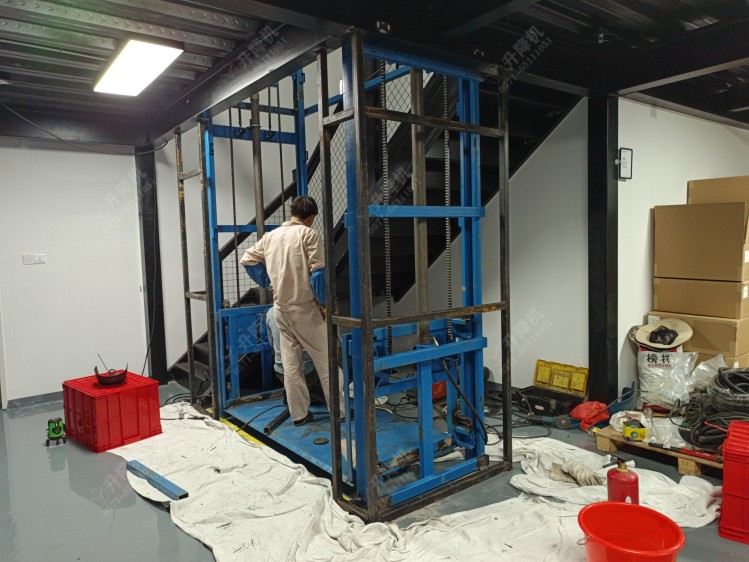

这是一台小型升降机，主要安装在医药公司的仓库里使用，由于地面都是做了环氧油漆，然后搬运的货物也不重，所有用户不想挖地坑。最后我们的解决办法是，平台直接用16mm钢板制作，这样安装完毕距离地面也就20mm用户可以接受，安装位置恰好在楼梯中间，安装后确实很完美。

型号：SJD1-2.9m

提升高度：2.9米

实际载重：1吨

油缸：2只Φ70液压油缸

油泵站功率：1只5kw

主链条：链条16b，共4条

地坑开口：地坑开口宽2400mm深1000mm，宽2400mm方向进出货

平台尺寸：平台1700mm深900mm（含护栏尺寸）

开门方向:宽1700mm方向进出货

地坑深度：无地坑，地面直接安装

机房高度：无需机房

主要技术参数表
序号	类目	说明	备注
1	产品名称	升降作业平台（固定式、导轨式、链条式）
2	所在区域	杭州钱塘区下沙

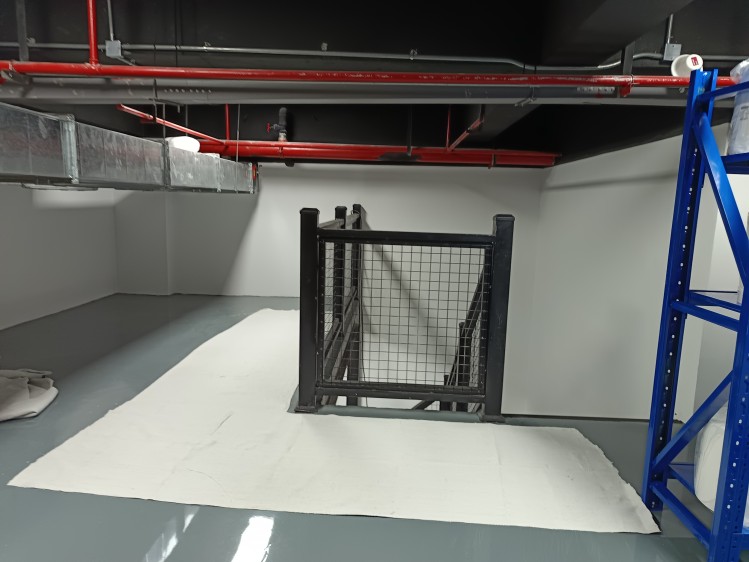

3	安装位置	室内楼梯中间安装，钢结构隔层，四周无墙。
4	实际载重	1吨
5	层/门	2/2门
6	油缸数量	油缸70x60x50,2只油缸
7	导轨	C型钢120x50x0.47mm
8	提升高度	2.9米
9	运行速度	4-5m/每分钟
10	开口尺寸	净宽2400mm净深1000mm
11	平台尺寸	宽1700mm深900mm含护栏尺寸	有图纸

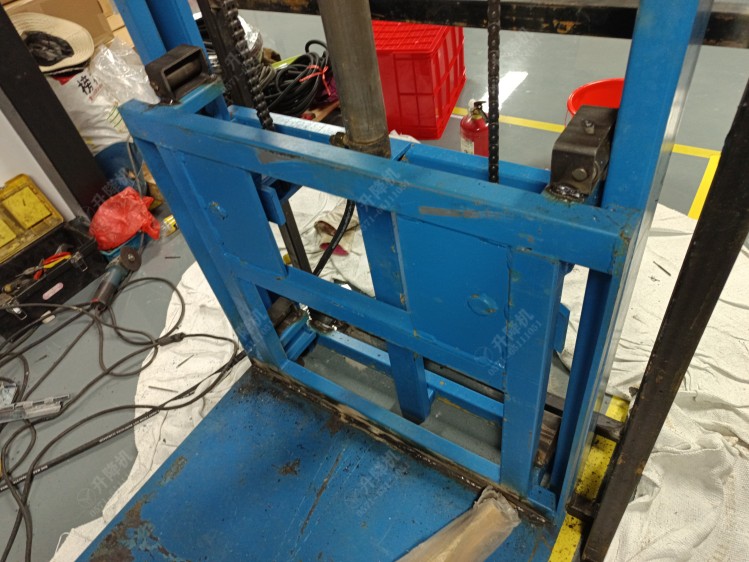

12	平台底座	平台采用20mm光钢板制作，钢板进出口倒斜角
13	平台护栏	3面采用50x50x4mm制作，高度1500mm，封＜50mm/5mm铁丝网
14	平台光幕	独立光栅1束光,碰到红线平台停止，配一套
15	开门方向	宽1700mm方向开门，单通，2个门在同一方向
16	地坑净深	无地坑，地面抬高30mm
17	主机功率	4Kw，380v 50HZ
18	每楼层门	一楼手动对拉网门1套，二楼移动网门1套,开门断电停止
19	层门门洞	一楼无门洞，二楼无门洞
20	层门材质	门框采用40x40x1.7方管制作，封＜50mm/5mm铁丝网
21	层门尺寸	一楼，门宽1600mm高1500mm，封＜50mm/5mm铁丝网二楼，门宽1500mm高1100mm，封＜50mm/5mm铁丝网
22	四周封网	按图纸尺寸，封＜50mm一格5mm铁丝网，共8片，黑色

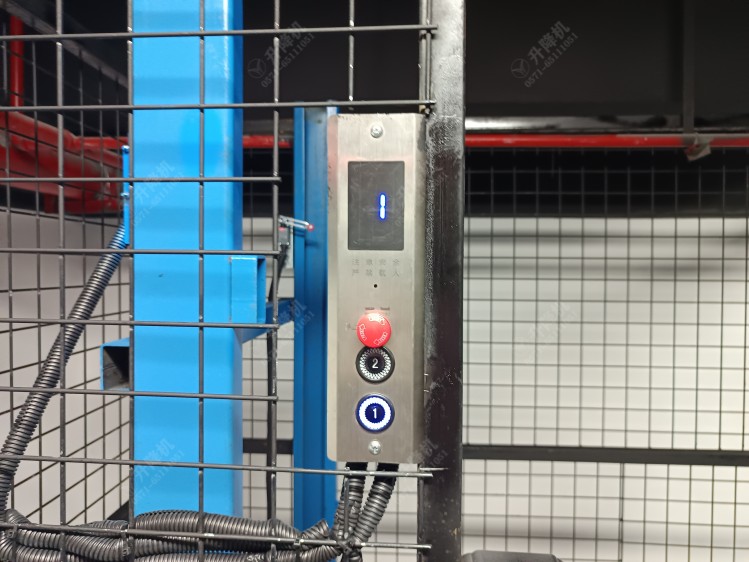

23	按钮面板	数显按钮面板
24	防爆阀	油管破裂防爆阀一只
25	外观颜色	升降平台整机蓝色显眼，可以和周围建筑物区分。防护网为黑色
26	说明	本报价产品升降作业平台不在2014版特种设备目录内，不验收
