首页 >> 实拍案例 >>杭州 >> 下沙流水线滚筒剪叉升降机
详细说明

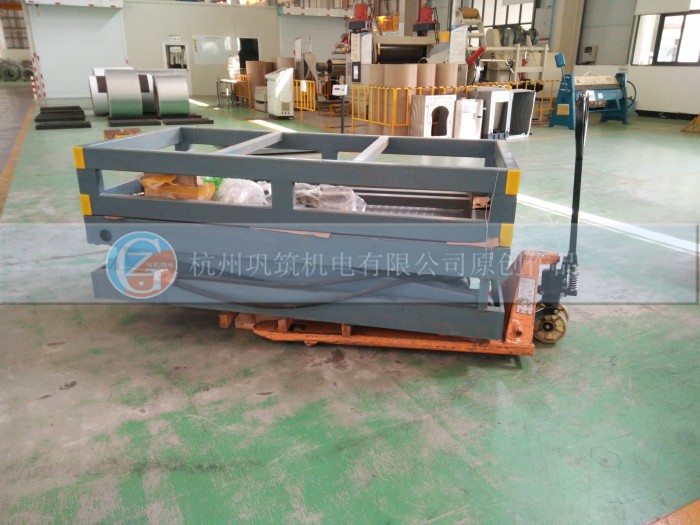

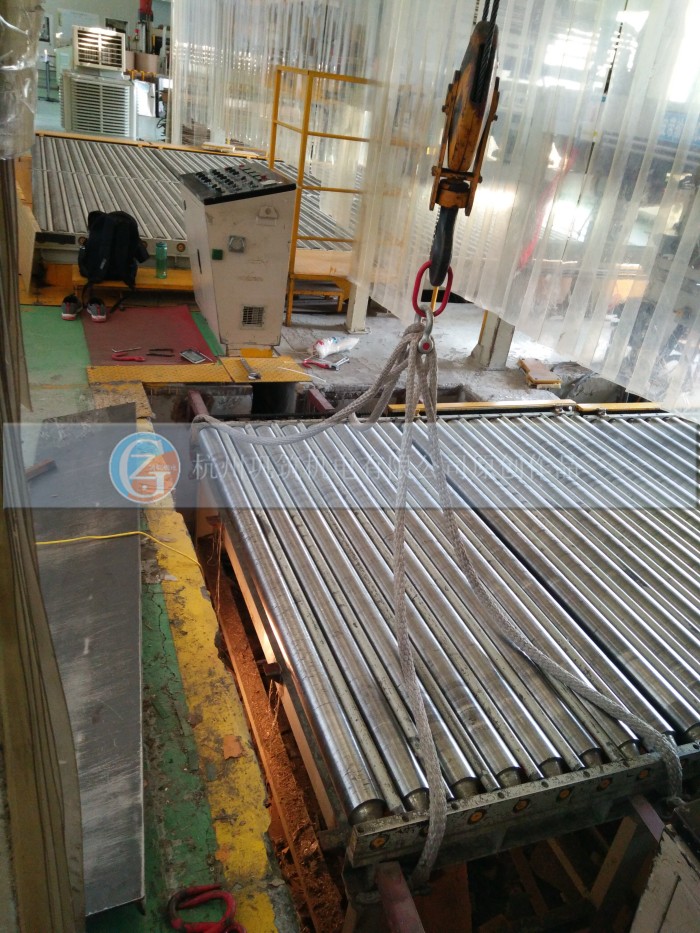

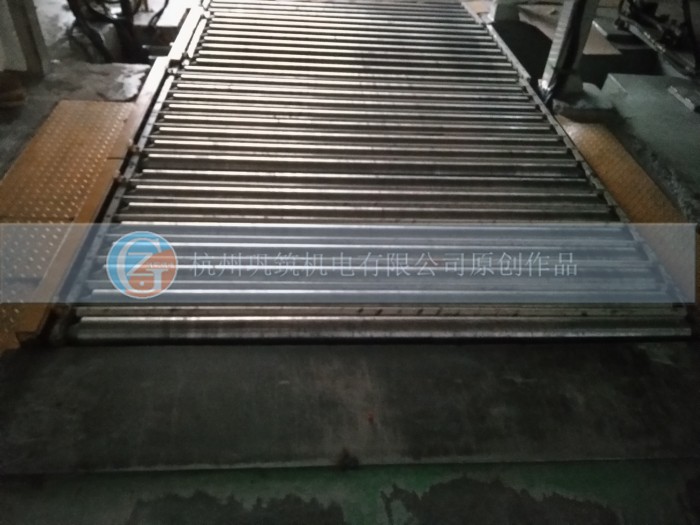

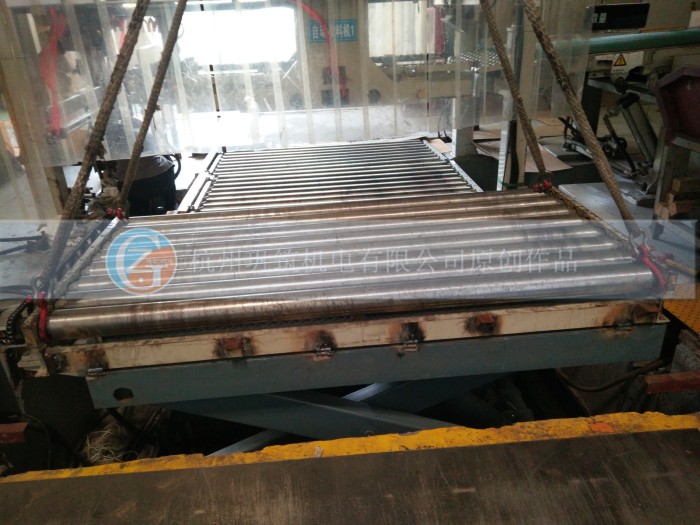

下沙流水线滚筒剪叉升降机

安装位置
室内安装
额定载重
2吨
提升高度
0.8米
2000mm
1000mm
  • 产品说明
  • 产品参数

下沙流水线剪叉升降机

工厂是一家大型国企,主要生产电冰箱和洗衣机外壳制造。原材料大多为卷板,和叠板,有齿轮整困比较重。后来决定在流水线的横剪线增加一台剪叉升降机设备

载重:2

提升高度:0.8

油缸:2Φ80液压油缸

油泵站功率:3.0kw

井道尺寸:宽2050mmX深1050mm

平台尺寸:宽2000mmX深1000mm

进货方向:宽2000mm方向进出货

地坑深度:950mm

在用场所:工厂

台面钢板厚度:3mm花纹防滑钢板


项目名称

规   格

数量

重量

基本参数

产品型号

SJG2-1.1-2×1-1叉



额定载荷

2000kg



台面尺寸

2000×1000mm



净升高度

1100mm



闭合高度

420mm+底座+滚筒=950mm



上升速度

2.6m/min



平台自重



648.70

支  杆

矩  管

160×80×δ5mm

3.92

144.63

底 架

槽  钢

14#

5.77

98.37

角  钢

44.2×52.5×6mm

1.88

上 架

槽  钢

14#

5.77

188.92

角  钢

60×60×4mm

6.27

矩  管

60×60×4mm

0.00

面  板

板厚4mm


护 栏

钢  管

Φ0×δ0mm

3.00

0.00

挡  板

0×δ0mm

6.00

轨 道

槽  钢

10#

0.00

0.00

固定板

200×60×δ10mm

0

0.00

膨胀螺栓

Φ10×80mm

0

0.00

轨道轮

轮  销

Φ30×152mm

0

0.00

轮  套

Φ52×108×δ10mm

0

轮  架

板厚10mm

0

角度轴

圆  钢

Φ90mm

1.34

91.72

加强板

板厚14mm

4

支  臂

板厚16mm

8

支 耳


板厚12mm

8

11.90

销 轴

支杆销

Φ36×230mm

2

23.63

支耳销

Φ36×165mm

4

油缸销

Φ40×115(165)mm

4

滚轮销

Φ36×184mm

4

支杆套

支杆处

Φ54×90×δ7mm

4

8.76

支耳处

Φ54×90×δ7mm

4

滚轮处

Φ54×90×δ7mm

4

复合套

支杆处

Φ40×90×δ2mm

4

2.31

支耳处

Φ40×90×δ2mm

4

滚轮处

Φ40×90×δ2mm

4

滚轮处

Φ44×35×δ2mm

4

油 缸

缸径

80

2

33.26

杆径

45

行程

290

安装距

575

容 积

2.92L

钢材合计

理论重量



567.93

实用重量



624.7194

液压油

高级抗摩油


28

甲方提供液压动力源

泵站

型号

2.2kw

1

泵站排量

8L/min

工作压力

13MPa

最高压力

15.9MPa

油箱容积

35L

备注

乙方如根据实际需求,对本配置加大的情况,不做书面解释。
