首页 >> 实拍案例 >>湖州市 >> 别墅电梯铝合金井道
详细说明

别墅电梯铝合金井道

安装位置
别墅
额定载重
400kg
提升高度
12米
900
1200
  • 产品说明
  • 产品参数

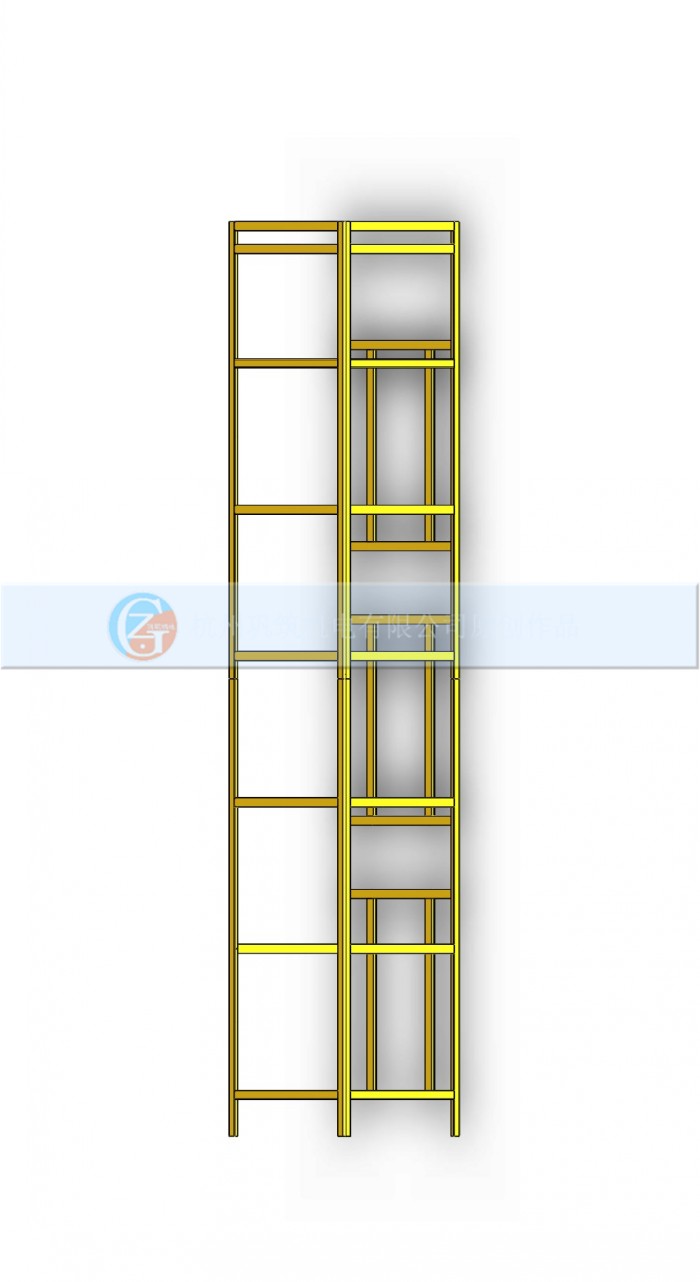

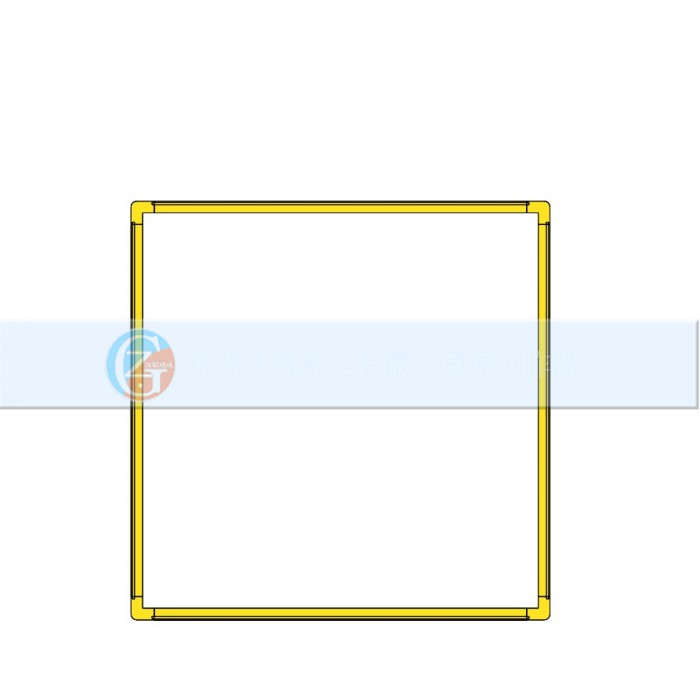

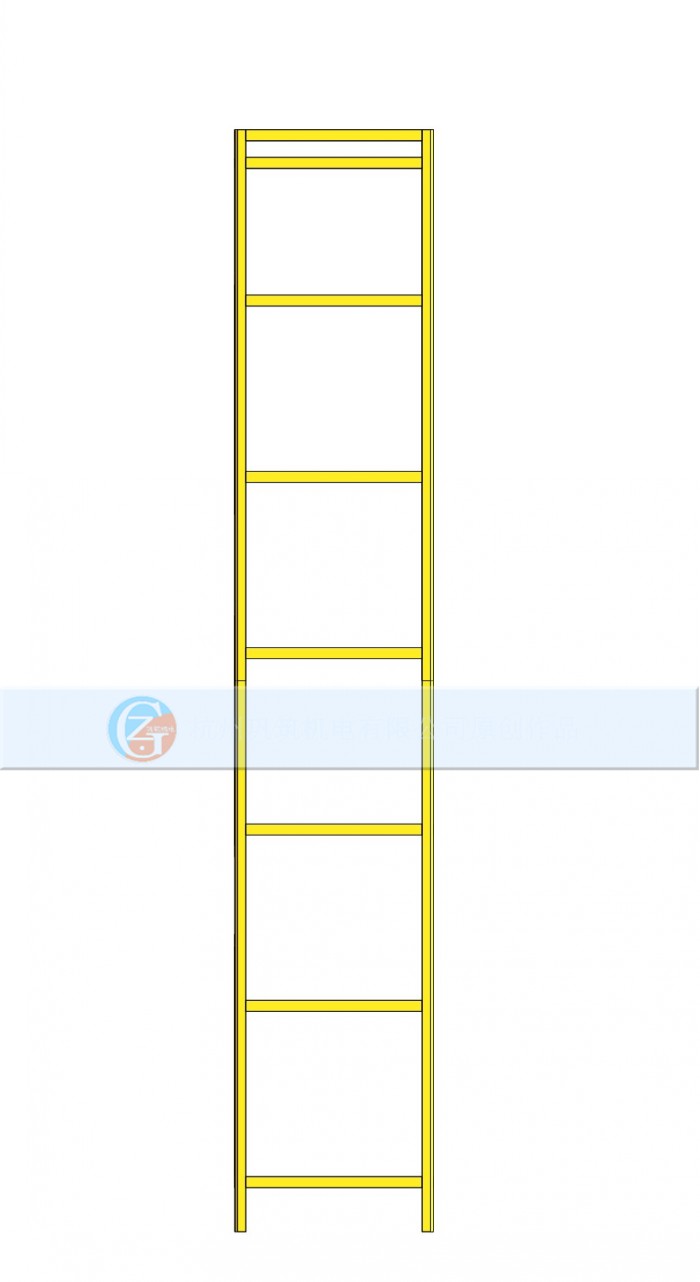

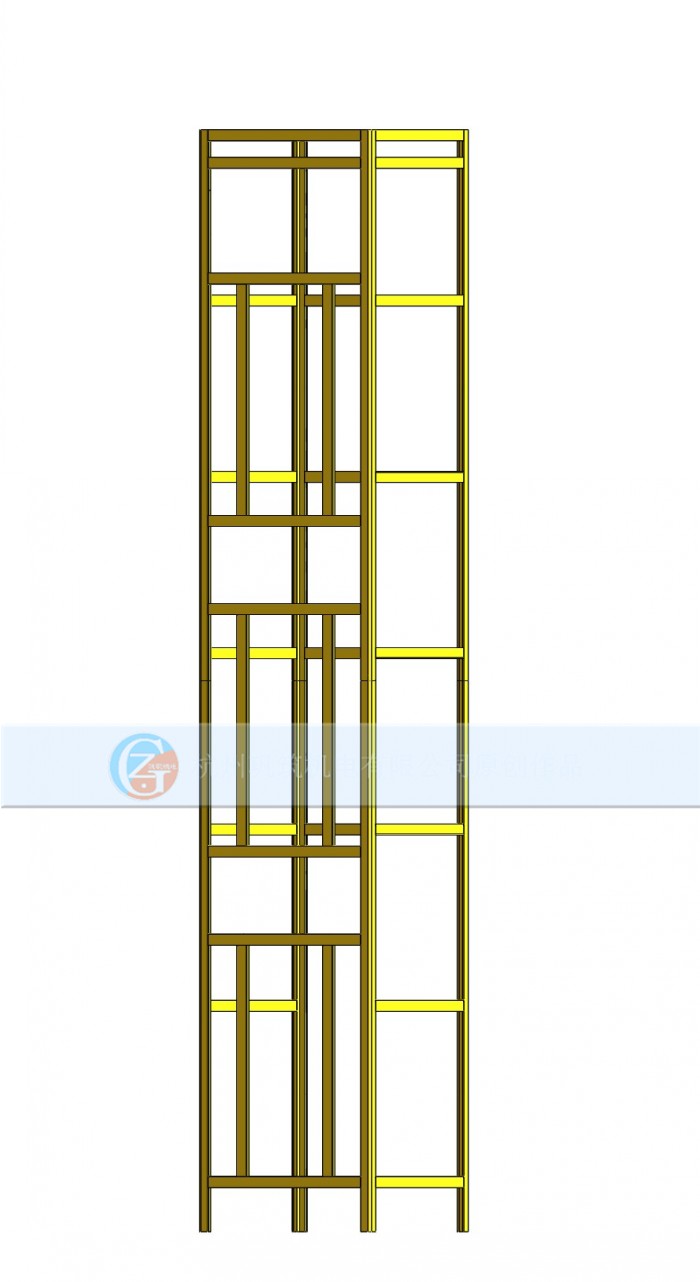

别墅电梯铝合金井道结构

别墅电梯铝合金井道是一种家用电梯特制的铝合金井道,外观精美,外表整洁,高档大方。主要由铝合金型材立柱[1]、型材横档[2]、斜拉杆[3]、角接件和型材门框[4]通过固定连接搭建而成,其中:四根立柱[1]直立构成井架支撑柱,底部和顶部相邻立柱[1]之间分别设置横档[2],横档[2]形成的水平矩形框中对角设置斜拉杆[3],以此构成井架主体;井架主体的正面对应每个楼层在下部固定设置一门框[4],门框[4]上方的两个立柱[1]之间设置横档[2],该横档[2]与门框[4]顶部形成的矩形框中对角设置斜拉杆[3];井架主体的左面、右面和后面的立柱[1]之间自下而上间隔设置横档[2],横档[2]将每个面上的矩形框纵向分成若干框格,其中,当框格数为奇数时,高和框格中对角设置斜拉杆[3],其余框格间隔设置斜拉杆[3];当框格数为偶数时,高和框格中对角设置斜拉杆[3],其余框格自下而上间隔设置斜拉杆[3],后两框格为空格;上述立柱[1]、横档[2]、斜拉杆[3]相互间通过角接件和螺栓固定连接,以此构成铝合金框架井道结构。别墅电梯铝合金结构优点:1. 独立的玻璃柜设计2.无井道无机房3.不增加建筑成本4.安装位置自由选择5.与室内装潢融为一体。别墅电梯铝合金井道,别墅电梯铝合金井架、别墅电梯铝合金玻璃幕墙、别墅电梯铝合金装潢。别墅电梯铝合金井道设计、别墅电梯铝合金井道安装、高雅、气派、全透明于电梯融为一体。


表格名称

配置参数表

型号/品名

TYJ400-0.4-VVVF

别墅电梯

额定载重

400kg

额定载人

5人

驱动方式

曳引机

有无机房

无机房

主机功率

1.1kw

//

4/4/4

额定速度

0.4m/s

土建

所有土建用户自理

井道尺寸

宽1700mm深1700mm

轿厢尺寸

1200mm900mm

地坑深度

500mm

顶层高度

净3000mm

机房高度

开门方式

中分式

开门宽度

700mm

平台面板

380V 50HZ 三相五线

照明电源

220V 50HZ

生产周期

15个工作日

按实际

安装周期

约15天

制表日期2018-08-06
