首页 >> 商城产品 >>起重机 >>桥式起重机 >> 架桥式起重机|电动控制|地面操作
详细说明

架桥式起重机|电动控制|地面操作

额定载重
250/30t
提升高度
6 米
平台宽度
8米
平台深度
桥式
使用位置
工厂室内室外
设备颜色
橘黄色
产品型号 GZQZ2013-E
  • 产品说明
  • 产品参数
  • 论坛

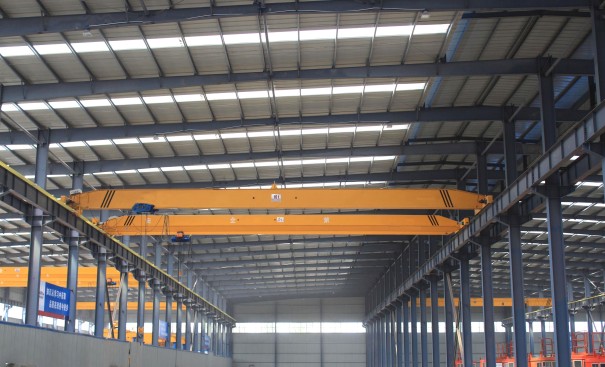

架桥式起重机|电动控制|地面操作

桥架在高架轨道上运行的一种桥架型起重机,又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,就可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。这种起重机广泛用在室内外仓库、厂房、码头和露天贮料场等处。

架桥起重机主要有5种类型:

1.铸造起重机:供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。主小车吊运盛桶,副小车进行翻转盛桶等辅助工作。

2.夹钳起重机:利用夹钳将高温钢锭垂直地吊运到深坑均热炉中,或把它取出放到运锭车上。

3.脱锭起重机:用以把钢锭从钢锭模中强制脱出。小车上有专门的脱锭装置,脱锭方式根据锭模的形状而定:有的脱锭起重机用顶杆压住钢锭,用大钳提起锭模;有的用大钳压住锭模,用小钳提起钢锭。

4.加料起重机:用以将炉料加到平炉中。主小车的立柱下端装有挑杆,用以挑动料箱并将它送入炉内。主柱可绕垂直轴回转,挑杆可上下摆动和回转。副小车用于修炉等辅助作业。

5.锻造起重机:用以与水压机配合锻造大型工件。主小车吊钩上悬挂特殊翻料器,用以支持和翻转工件;副小车用来抬起工件。







表格名称

GZQZ2013-E电动单梁起重机配置参数表

桥式起重机的主要技术参数有起重量、跨度、提升高度、运行速度、提升速度、工作类型及电动机的通电持续率等。

起重量

起重量又称额定起重量,是指起重机实际允许的起吊最大负荷量,以吨(t)为单位。

桥式起重机起重量有5、10(单钩)、15/3、20/5、30/5、50/lO、75/20、100/20、125/20、150/30、200/30、250/30t(双钩)等多种。数字中的分子为主钩起重量,分母为副钩起重量。如15t/3t起重机是指主钩的额定起重量为15t,副钩的额定起重量为3t。

桥式起重机按起重量可以分为三个等级,5~lOt为小型起重机,lO~50t为中型起重机,50t以上的为重型起重机。

跨度

桥式起重机的跨度是指起重机主梁两端车轮中心线间的距离,即大车轨道中心线间的距离,以米(m)为单位。

桥式起重机跨度有10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5m等多种。每3m为一个等级。

提升高度

起重机的吊具或抓取装置(如抓斗、电磁吸盘)的上极限位置与下极限位置之间的距离,称为起重机的提升高度,以米(m)为单位。

起重机一般常用的提升高度有12、16、12/14、12/18、16/18、19/21、20/22、21/23、22/26、24/26m等几种。其中分子为主钩提升高度,分母为副钩提升高度。

运行速度

运行速度是指大、小车移动机构在其拖动电动机以额定转速运行时所对应的速度,以米/分( m/min)为单位。小车运行速度一般为40~60m/min,大车运行速度一般100~135m/min。

提升速度

提升机构的电动机以额定转速使重物上升的速度,即提升速度。一般,提升速度不超过30m/min,依重物性质、重量、提升要求来决定。

提升速度还有空钩速度,空钩速度可以缩短非生产时间,空钩速度可以高达额定提升速度的两倍。

提升速度还有个特例,重物接近地面时的低速,称为着陆低速,以保证人身安全和货物的安全,其速度一般为4~6 m/min。

生产周期

按实际预算


安装周期

按实际预算

制表日期2018-08-06
